剩余电流保护器主要功能，以及在低压配电系统中的作用详解！

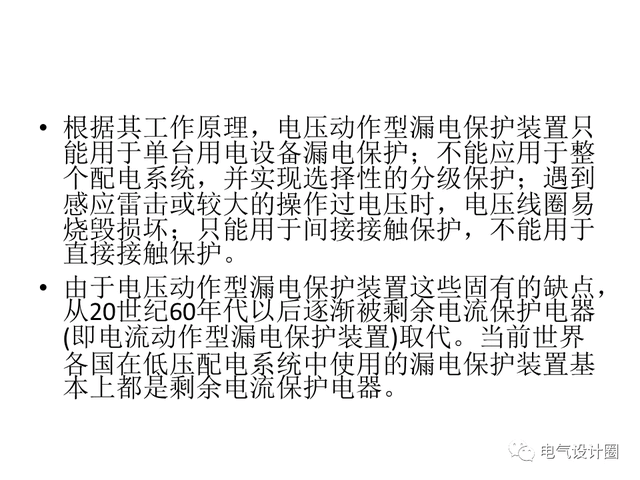

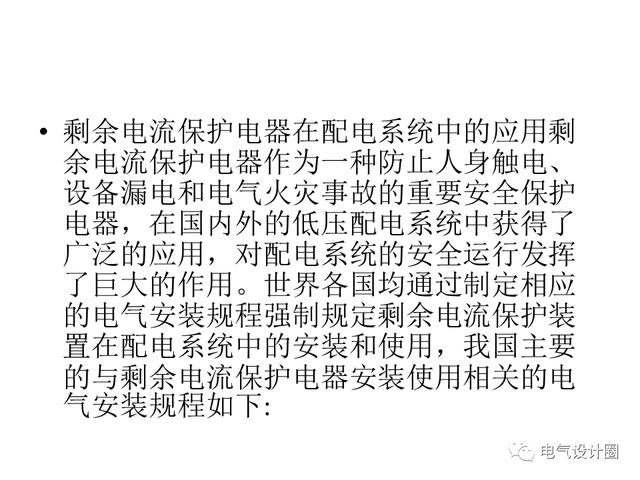

剩余电流动作保护电器(英文名称：Residual Current operated protective Device，缩写为RCD)，简称剩余电流保护电器，是一种漏电保护装置，被广泛地应用在低压配电系统中，是低压电网防止电击事故、电气设备漏电损坏和电气火灾的有效防护措施。今天小编就带大家了解一下剩余电流保护器的功能及作用。

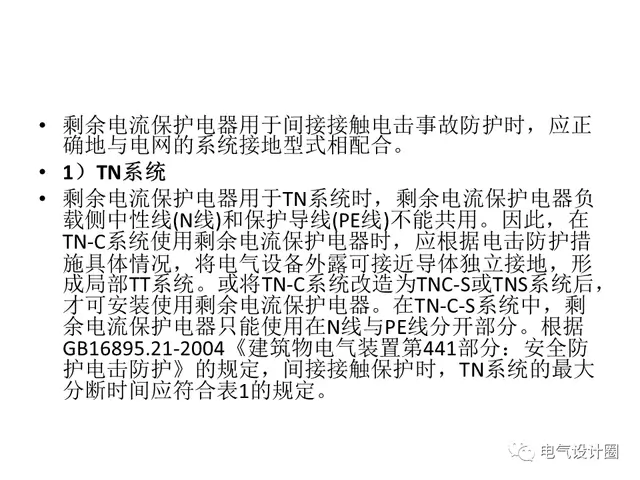

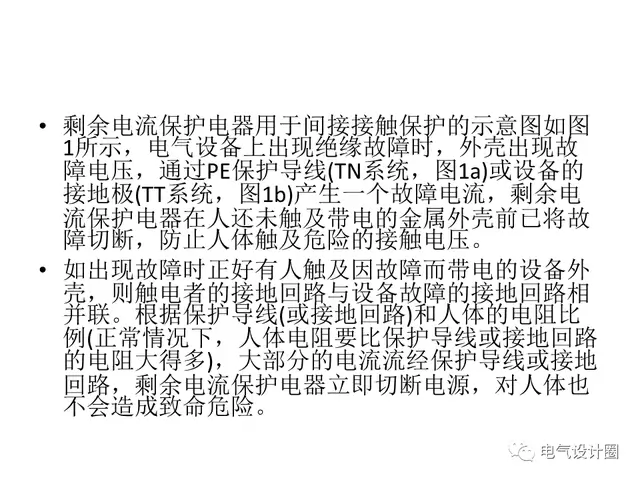

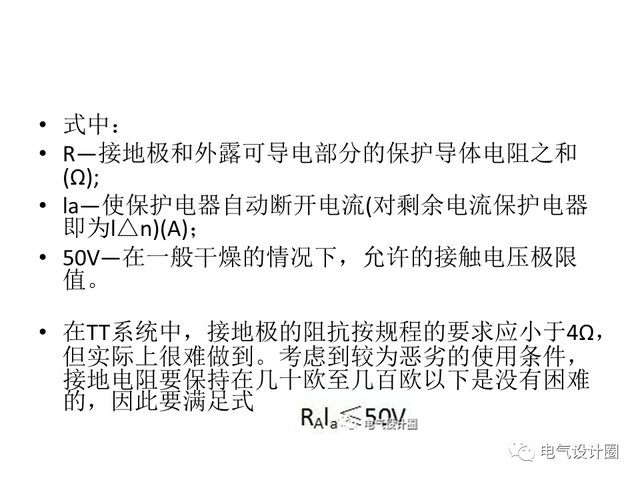

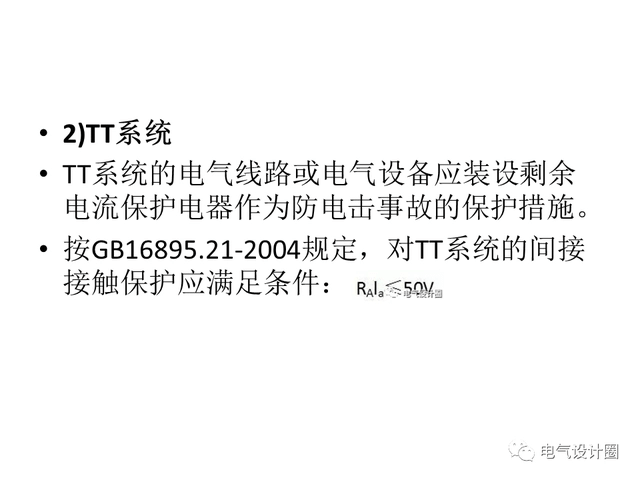

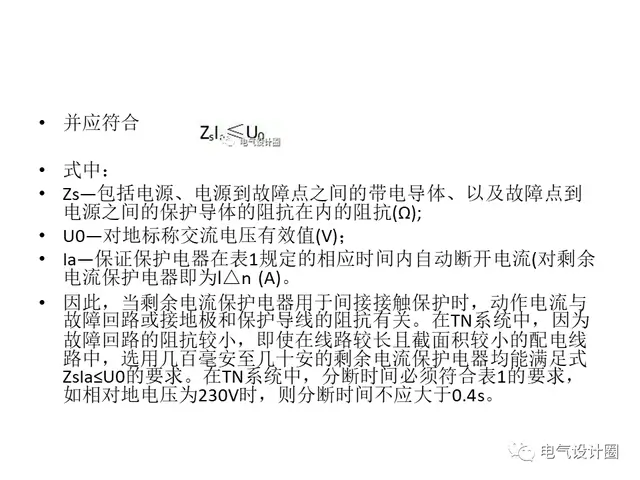

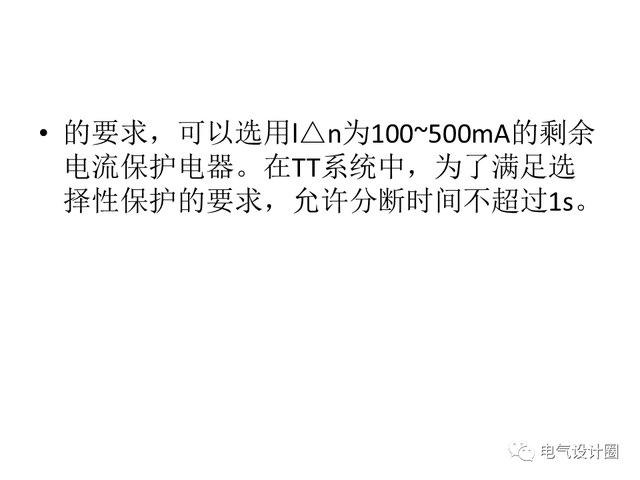

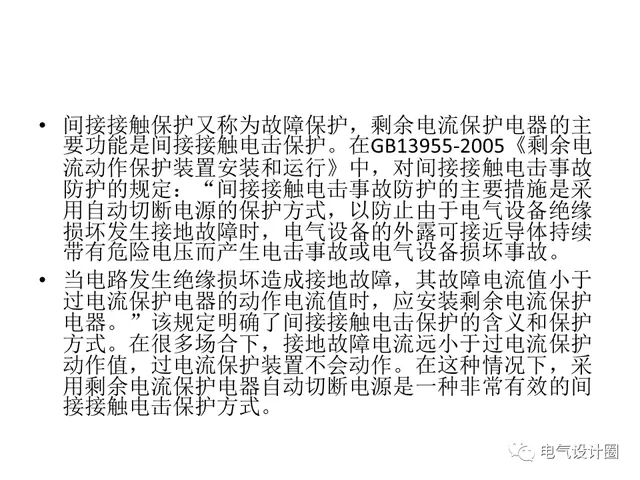

（1）间接接触保护

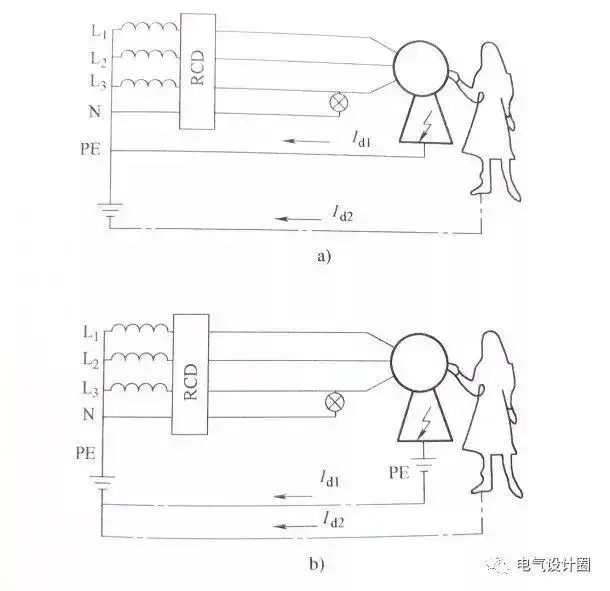

a) TN系统 b)TT系统

图1 剩余电流保护器用于间接接触电击保护示意图

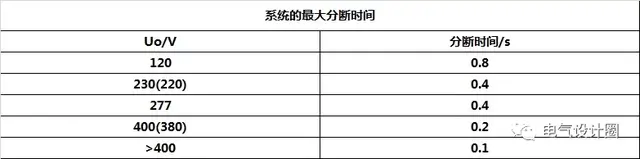

表1 系统的最大分断时间

表1 系统的最大分断时间

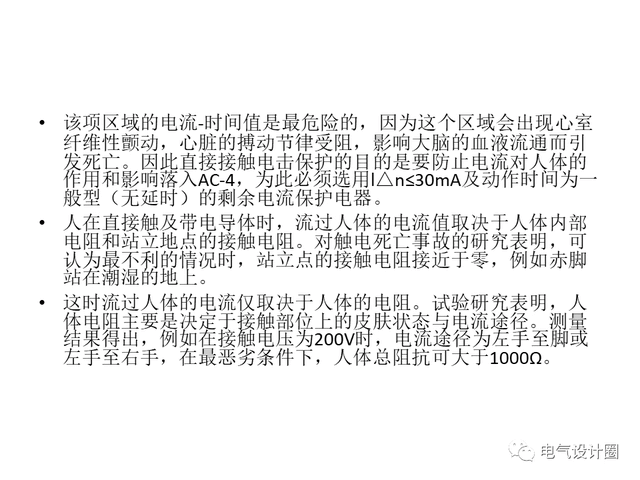

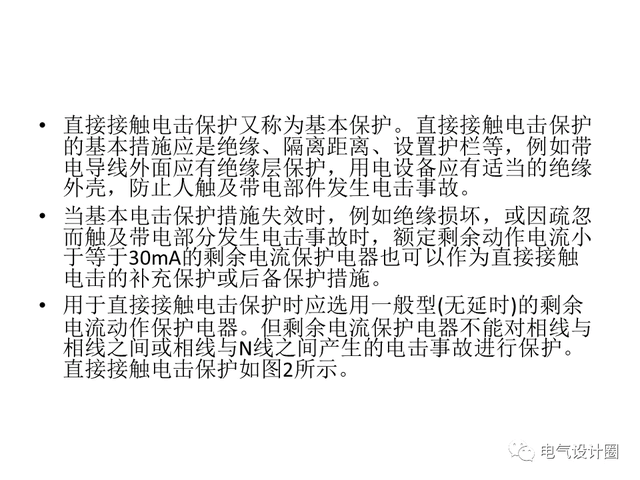

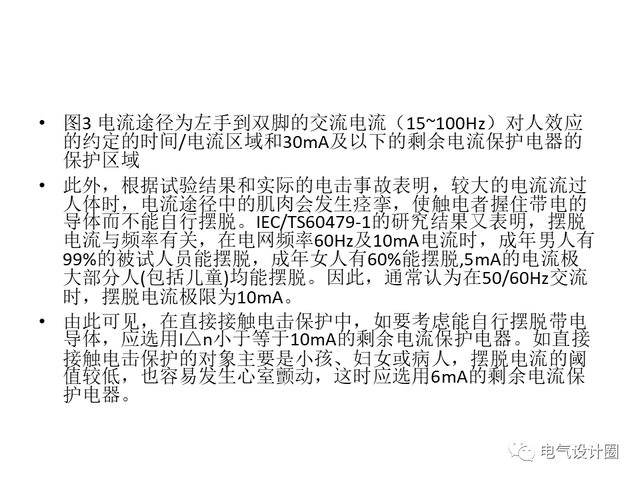

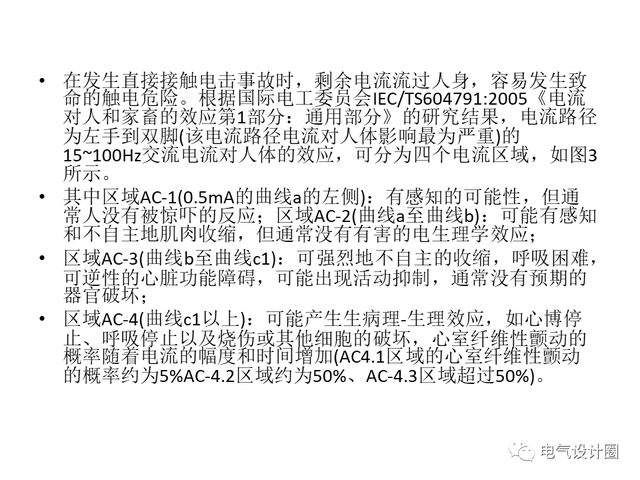

（2）直接接触电击保护

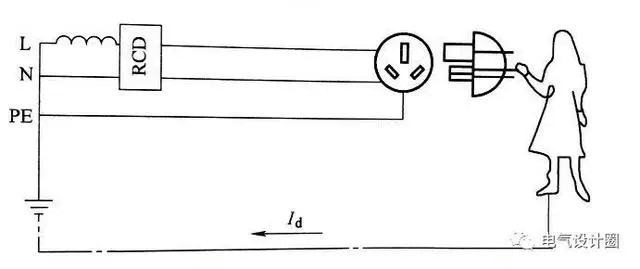

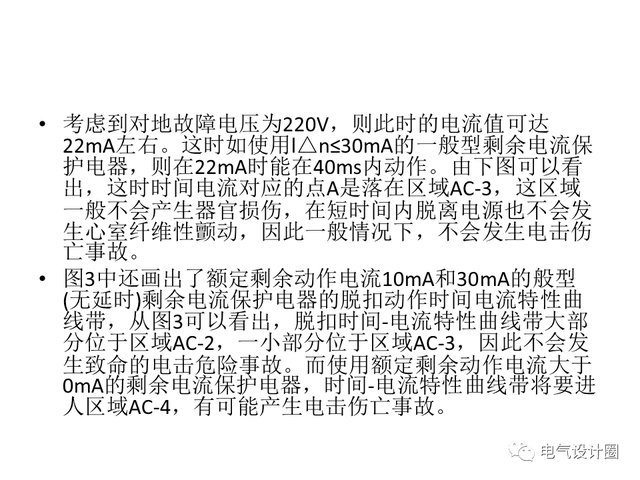

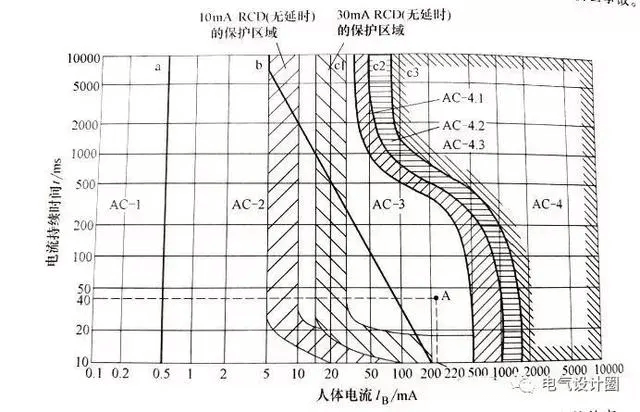

图2 剩余电流保护器用于直接接触电击保

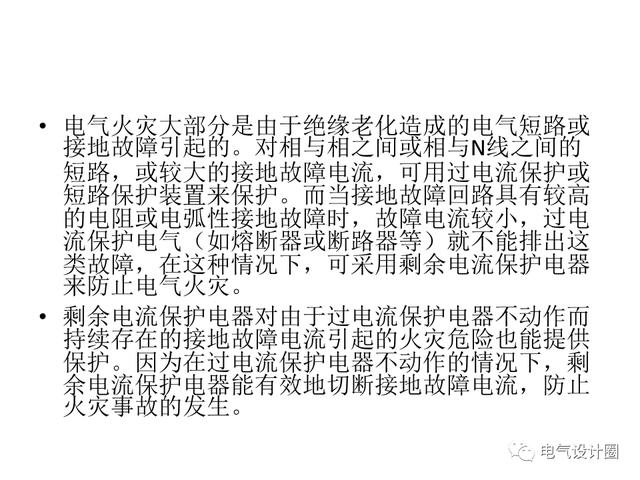

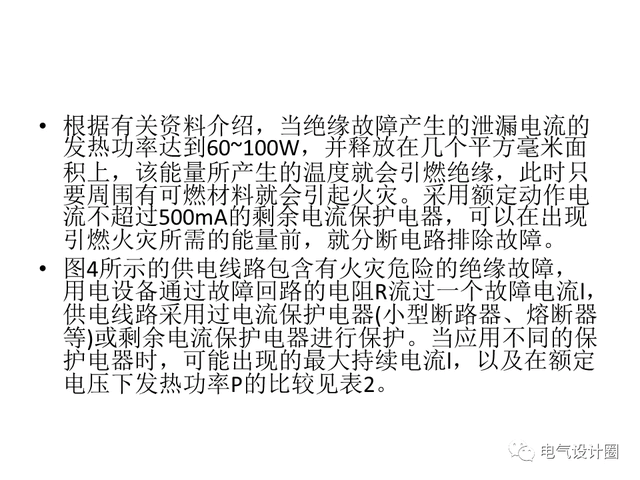

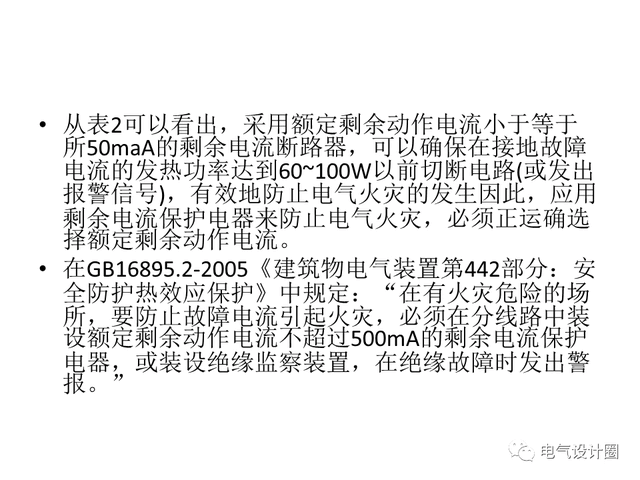

（3）电气火灾的防护

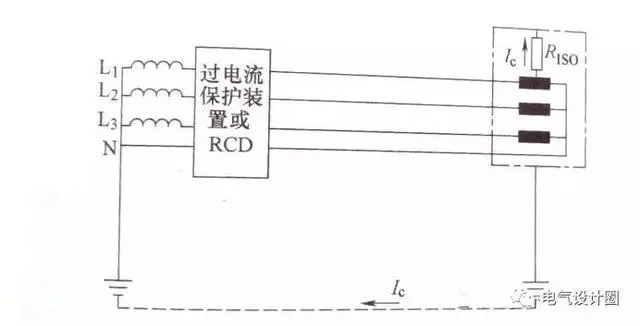

图4 应用过电流保护电器或剩余电流保护

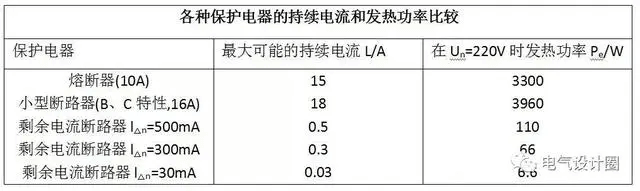

表2 （注：引燃火灾所需的最低功率P=60

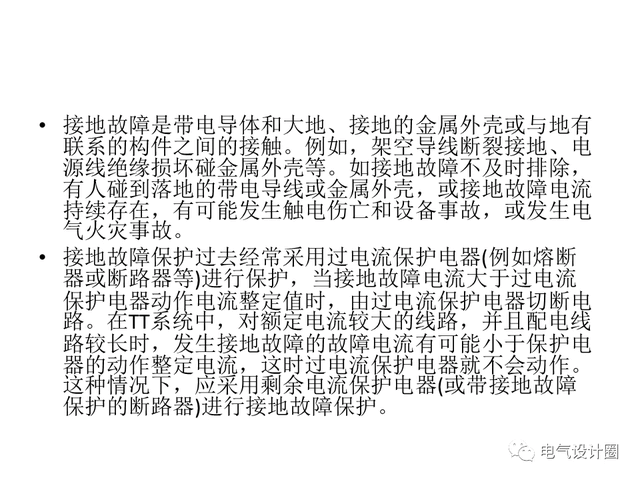

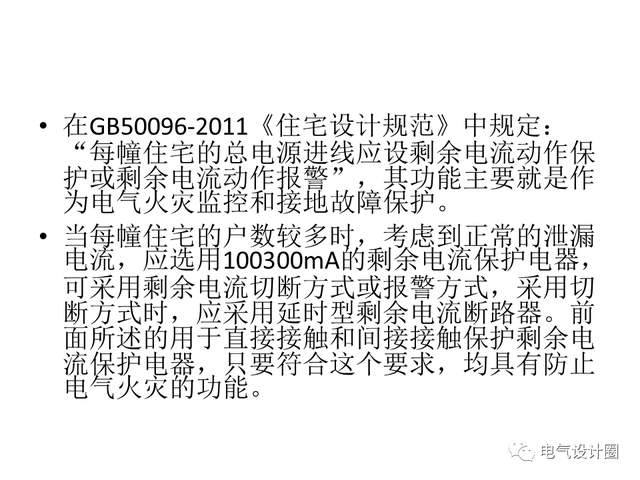

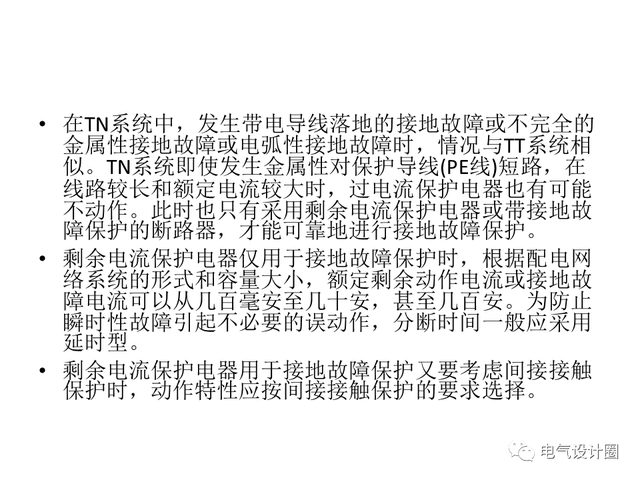

（4）接地故障保护
